无人机航测-正射影像解决方案
1- RTK 无人机一套、飞行技能培训
2- 差分GPS解算软件一套、差分GPS解算软件解算流程培训
3- Smart3D一套
(1) Smart3D空三加密和三维建模设置方法
(2) 工程操作讲解(工程创建,JOB路径配置)
(3) 像控点刺点方法
(4) Samrt3D加像控点和不加像控点的处理方法
(5) 成果提交数据格式处理(成果类型介绍,通用OSGB数据格式设置和输出)
4- EPS一套
(1) 倾斜摄影三维模型导入EPS测图方法
(2) EPS 采集地物要素的方法
(3) EPS 采集等高线的方法
5- 航测生产技术培训
以实际项目为例，从航飞路线设计、外业相控选点、CORS站或千寻网测量方法、飞行注意事项、内业数据处理、EPS数据采集等方面综合培训
方案简介
1. 基于大疆4PRTK的1:500地形图生产
整体解决方案
(1) 技术路线
1.1
整体技术路线如下图所示：
1.2以陕西省韩城某区域1:500地形图测量为例，测区面积0.6平方公里。
如图所示为：
整个数据生产包括如下步骤：

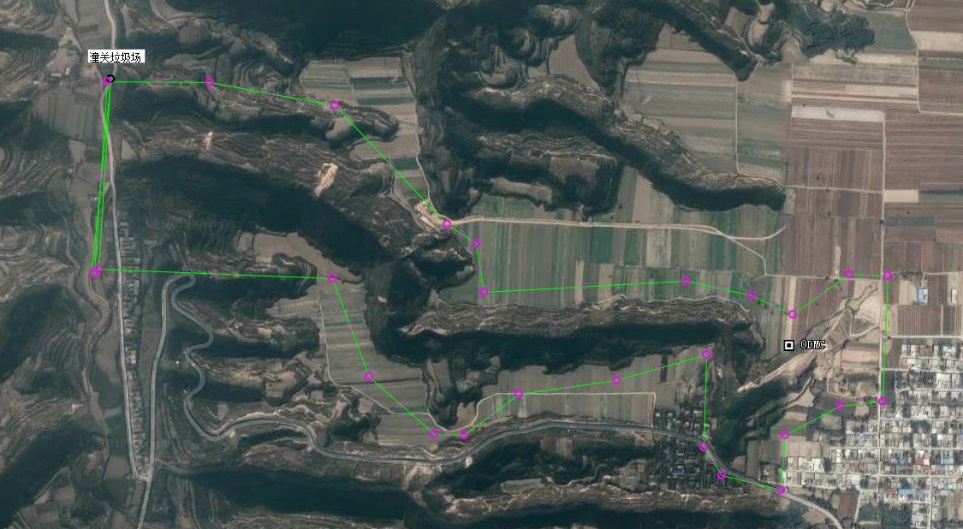

(1) 像控点布设与测量：该地形图为带状，沿周边布设像控点12个，测区内布设像控点3个，并用千寻网测量
(1) 无人机外业航飞：在4PRTK地面站上新建工程，导入预先设计好的kml文件（kml指测区范围文件，也可以现场规划飞行区域）；航高120米，设置为等距拍照，重叠率航向80%，旁向60%；打开地面站上镜头的畸变纠正
(2) 内业数据处理：
差分GPS解算：利用机载差分GPS软件进行解算，得到相片的差分数据
三维建模：在smart3d中，首先新建工程，导入相片后将差分GPS数据导入，设置好路径后进行空三加密，然后刺像控点，再跑空三，.后进行三维建模。如下图所示：

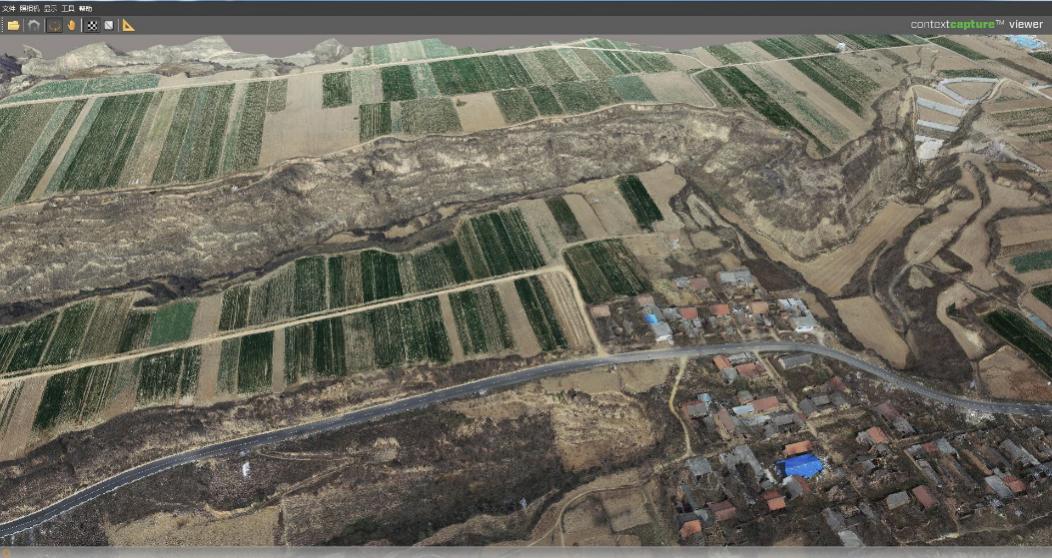

Smart3D三维建模
三维测图：将三维建模导出OSGB数据格式，导入EPS进行裸眼立体测图。EPS裸眼立体测图技术流程如下：

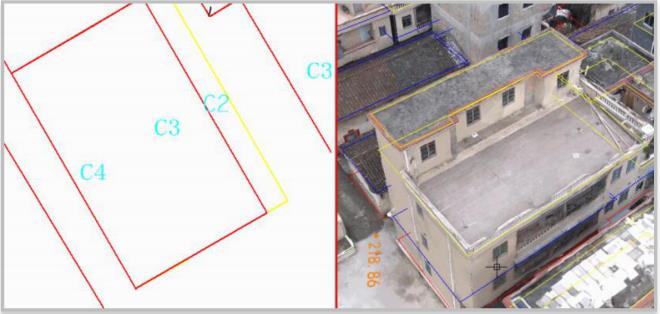

EPS裸眼立体测图

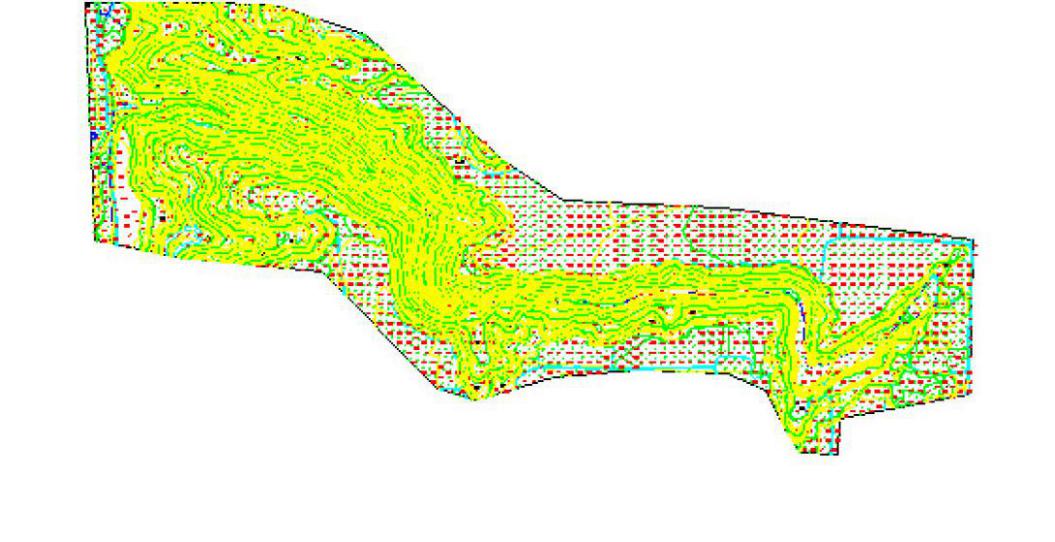

EPS：500地形图采编
